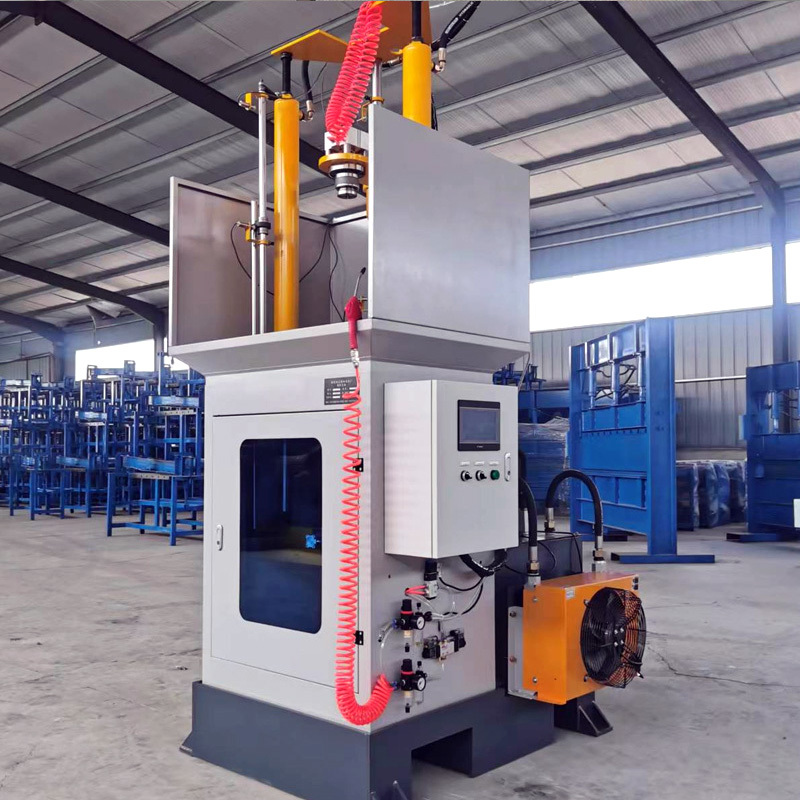

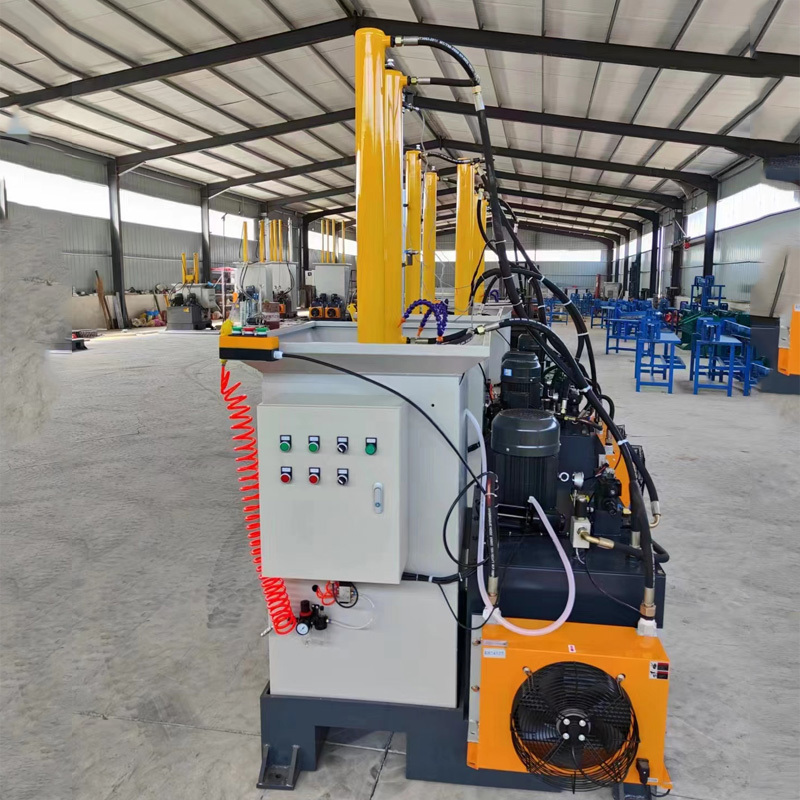

15 тонн вертикальный двухстанный гидравлический надвижной станок

Техническое решение гидравлического вертикального станка

Оборудование гидравлического натяжения, упомянутое в этом техническом решении, включает в себя связь между основной частью, электрической системой управления, системой безопасности и гидравлической системой.

Рекомендуемые модели:

Часть хоста

(1) Модель машины: 15 тонн вертикальный двухстанный гидравлический натяжной станок

(2) Основные параметры рабочего диапазона

Более большой диаметр шпона может обрабатываться 45mm

Большая обрабатываемая ширина одной связи 16mm

Скорость производства: 300-500 шт./час

(3) Параметры базирования оборудования

● Количество цилиндров 4

● Рабочий стол с расстоянием между двумя цилиндрами 260 мм диаметр стола (можно установить)

● Высота стола от земли 1300 мм

● Размер машины 1500 мм (L)* 1500 мм (W)* 2450 мм (H)

● Вес машины 1700kg

● Мощность всей машины 5.5kw (главный двигатель масляного насоса)

● Напряжение питания 380v (один элемент)

● Объем топливного бака 360 литров

2, гидравлическое масло марки:

Противоизносное гидравлическое масло № 46

3. Особенности оборудования:

1) Система управления

● Кнопочный переключатель управления

● Измерительный выключатель приближения, электромагнитный клапан с электронным управлением, время паузы в конце ходьбы и из него контролируется реле времени и может свободно регулироваться в соответствии с потребностями работы, обеспечивая плавность работы оператора, уменьшая степень повреждения заготовки и эффективно защищая тягач.

2) режим работы

● Существует три типа операций: точечный ход, одношаговый и автоматический.

● Переключайте режим работы в соответствии с различными продуктами для повышения эффективности производства.

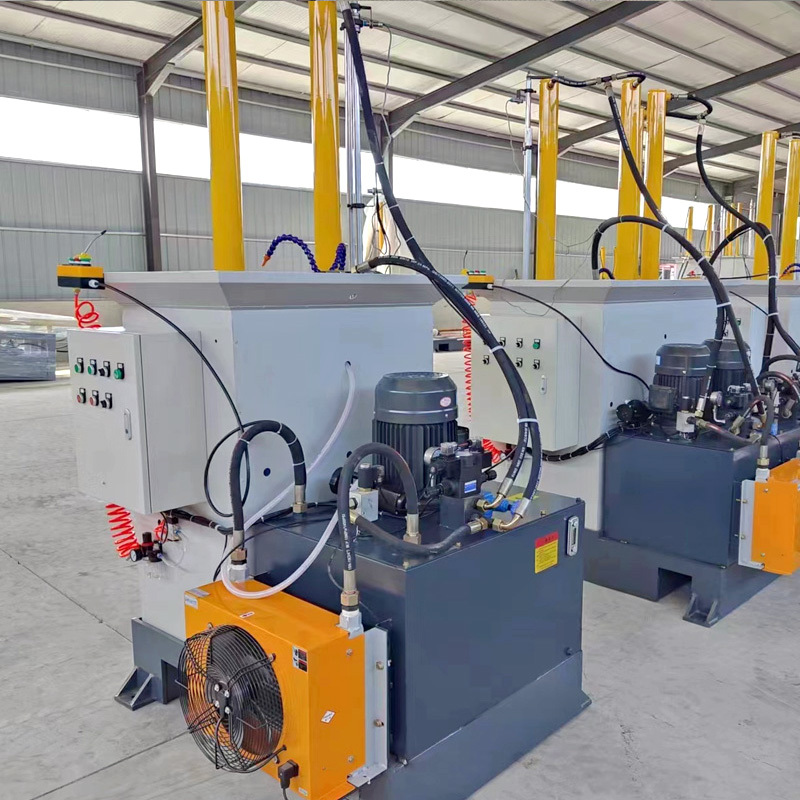

3) гидравлическая система:

● С гидравлическим маслом охладитель с воздушным охлаждением

● Гидравлический насос высокого давления (тихая версия)

● Гидравлическая трубка может выдерживать давление 60 МПа

● Шлифование и обработка гидравлических клапанов

● Фирменный электромагнитный клапан

● Скорость ходьбы гидравлического цилиндра замедляется, и скорость может регулироваться без полюсов.

4) направляющая часть:

● Направка для твердых хромированных поверхностей.

● Сдвижной чехол изготовлен из высококачественного износостойкого медного сплава.

● Каждая скользкая втулка оснащена антивозрастным, пылезащитным и железным резиновым кольцом.

5) Квалификация

Машины соответствуют стандарту CE и имеют полномочия выдавать свои сертификаты

6) Основные электрические гидравлические детали конфигурации

7) Контроль безопасности:

● Безопасный фотоприемник.

● Группа гидравлических клапанов, стабильная работа.

4. Установка:

(1) Место установки оборудования и земля должны быть плоскими.

(2) Категорически запрещается иметь другие устройства в пространстве над местом установки оборудования.

(3) Оборудование должно иметь независимый источник питания. Категорически запрещается использовать источник питания с его оборудованием безопасности.

Введение в механику

Серия гидравлических станков подходит для обработки металлических деталей, таких как одноклавишные канавки, двухклавишные канавки, трехклавишные канавки, четырехклавишные канавки, шпоны, квадратные отверстия, шестисторонние отверстия и круглые отверстия. Широко используется в автомобильной промышленности, мотоциклетной промышленности, пищевой технике, текстильном оборудовании, садовом машиностроении, станкостроении, сельскохозяйственной технике, электроинструментальной промышленности, метизной промышленности и других областях.
